TK-V0652 컨트롤러는 최대 두께 3mm(0.12인치)의 패널에 수직 또는 수평으로 설치해야 합니다. 작업 중 열 방출을 위해 컨트롤러 주변에 필요한 공간을 남겨두세요.
또한 편리한 배선 및 연결을 위해 컨트롤러 뒷면에 충분한 공간이 있어야 합니다.

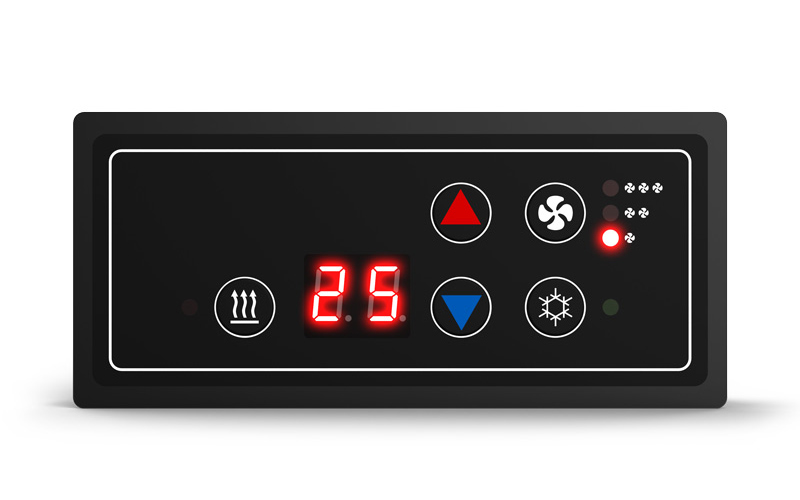

컨트롤러의 일반적인 보기는 그림 1을 참조하세요.
컨트롤러 일반 보기
1、온도 설정 버튼
2, 팬 볼륨 조절
3, 팬 고급 - 3 표시등
4, 팬 중간 등급 - 2 표시등
5, 팬 저급 - 표시등 1 개
6, AC 작동 표시기
7, 냉각 모드 스위치
8、온도 설정 버튼
9, LED 디스플레이
10, 켜기/끄기 버튼
11, 켜기/끄기 표시등
기술 매개변수
1. 작동 전압: DC12V~24V;
2. 실내 온도 센서: 5kΩ(25℃), 3275k;
3. 제상 온도 센서: 5kΩ(25℃), 3275k;
4. 온도 표시: 두 자리 숫자 표시(정확도: 1℃);
5. 커넥터 모델: 5569-10A, 5569-4A;
6. 작동 온도 범위: -30℃~80℃;
7. 작동 습도 범위: 5%~95% RH;
8. 보호 수준: IP43;
9. 무게: 90g
